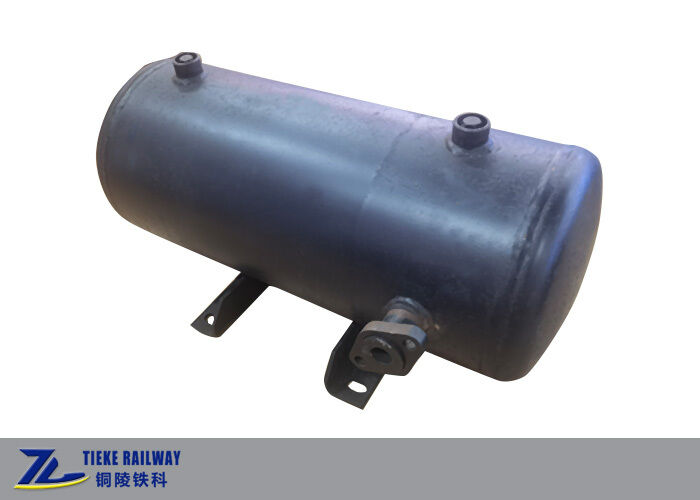

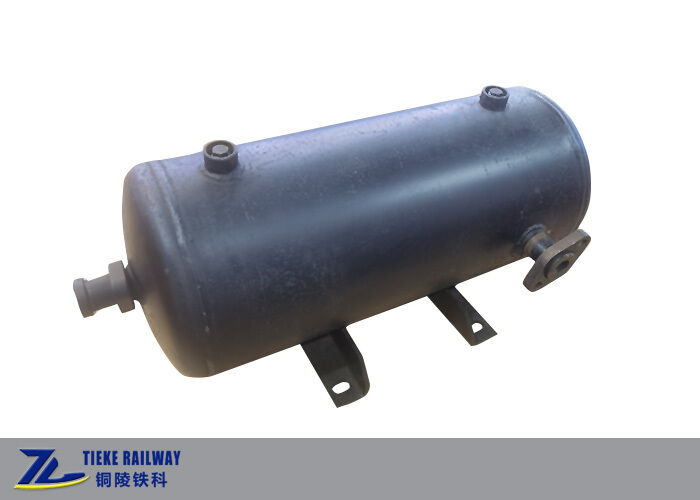

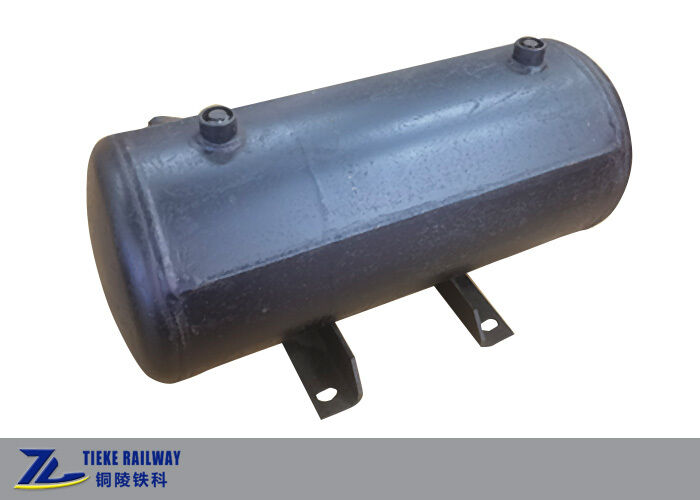

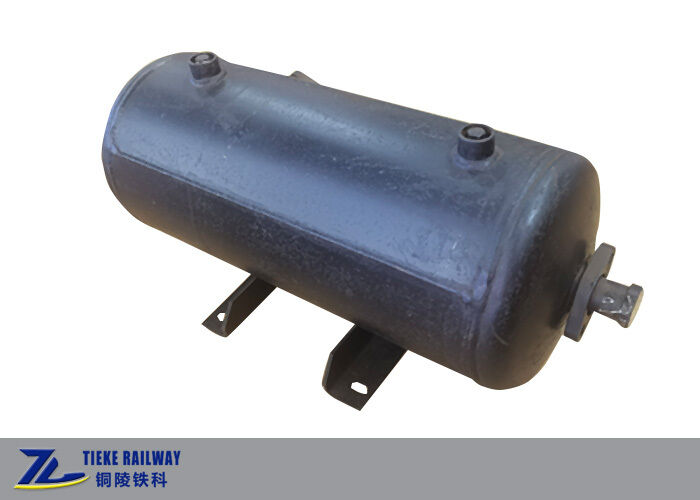

Doppelfachgeschweißter Eisenbahnluftbehälter 11*17 für Güterwagenbremssystem

Doppelfachgeschweißter Eisenbahnluftbehälter 11*17 für Güterwagenbremssystem

geschweißter Eisenbahnluftbehälter

Luftbremsbehälter mit zwei Abteilungen

Bremssystembehälter für Güterwagen

Herkunftsort:

China

Markenname:

OEM Customized

Zertifizierung:

TB/T 1900, International Railway Pressure Vessel Spec

Modellnummer:

11*17

Kontakt mit uns
Fordern Sie ein Zitat
Einzelheiten zum Produkt
Modell:
11*17 Doppelkammer-geschweißter Eisenbahn-Luftbehälter
Volumen bewertet:
Arbeitskammer 11L, Druckreduzierkammer 17L (Toleranz +/- 1%)
Bewertungsdruck:
600 kPa
Hydraulischer Prüfdruck:
900 kpa
Gesamtdimension:
715 mm Länge x 219 mm Außendurchmesser
Mittenabstand der Hebelöcher:
580 mm
Hauptmaterial:
Q245R Kohlenstoffstahl / Edelstahl (optional)
Nettogewicht:
42 kg (Kohlenstoffstahl) / 36 kg (Edelstahl)
Ausführungsstandard:
TB/T 1900-Eisenbahnindustriestandard und internationale Eisenbahndruckbehälterspezifikationen
Zahlungs- und Versandbedingungen
Min Bestellmenge
10 Stück
Preis
USD 100-600 / Piece
Verpackung Informationen
Kartonschachtel mit weißem Schaumstoff-Positionierungsblock im Inneren
Lieferzeit
15–30 Tage für die Produktion, 3–7 Tage für den Lagerbestand
Zahlungsbedingungen
T/T, L/C, Western Union
Versorgungsmaterial-Fähigkeit
500 Stück pro Monat
Beschreibung des Produkts

Doppelkammer-Schweißluftbehälter für Eisenbahnen 11*17

Produktübersicht

Dieser Doppelkammer-Luftbehälter ist ein hochbelastbarer, geschweißter Luftspeicherbehälter, der speziell für Druckluftbremssysteme von Güterwagen entwickelt wurde. Als Kernkomponente von pneumatischen Bremseinrichtungen für Eisenbahnen verfügt er über eine integrierte geschweißte Luftbehälterstruktur mit einer inneren Trennwand, die den Behälter in zwei unabhängige, abgedichtete Kammern mit Nennvolumina von 11 l bzw. 17 l unterteilt. Dieser für Bremsventile des Typs 120 ausgelegte Luftbehälter für Eisenbahnen bietet eine stabile und zuverlässige Luftdruckunterstützung für die Zugbremsung, Druckhaltung und langsame Lösefunktionen und ist weltweit für Standard-Güterwagen geeignet.

Kernstruktur- und Designvorteile

  • Integrierte Schweißkonstruktion: Nimmt ein nahtloses Schweißverfahren mit integraler Zylinderkörper- und Ellipsenkopf-Abdichtung an. Im Vergleich zu herkömmlichen Flanschkonstruktionen weist dieser geschweißte Luftbehälter eine höhere strukturelle Steifigkeit, kein Risiko von Luftleckagen, eine stärkere Vibrationsbeständigkeit auf und ist für langfristige Hochfrequenz-Vibrationsbedingungen im Bahnbetrieb geeignet.
  • Doppelkammer-Design: Der Doppelkammer-Luftbehälter ist präzise in eine 11-Liter-Arbeitsluftkammer und eine 17-Liter-Druckreduzierkammer unterteilt. Die beiden Kammern arbeiten unabhängig voneinander, ohne gegenseitige Beeinflussung, was eine präzise pneumatische Steuerung ermöglicht, die Empfindlichkeit der Zugbremsung effektiv optimiert und eine stabile Stufenbremsung und langsame Lösefunktion gewährleistet.
  • Hochwertiges Druckbehältermaterial: Hergestellt aus hochwertigem Q245R-Druckbehälterstahl oder kundenspezifischem Edelstahlmaterial. Die verdickte Zylinderwand gewährleistet eine ausgezeichnete Druckbeständigkeit, Korrosionsbeständigkeit und Tieftemperaturtauglichkeit und erfüllt die strengen Anforderungen komplexer Bahnbetriebsumgebungen.
  • Standardisierte Schnittstelle und Installation: Ausgestattet mit standardmäßigen pneumatischen Gewindeschnittstellen und Ablassschrauben am Boden für jede Kammer, was die Rohrleitungsverbindung, die tägliche Entwässerung und die Wartung erleichtert. Das integrierte Hubsitzdesign ermöglicht eine schnelle und feste Montage am Bodenrahmen und ist mit den gängigen MontageStandards für Eisenbahnwagen kompatibel.

Technische Spezifikationen

ArtikelSpezifikation
Modell11*17 Doppelkammer-Schweißluftbehälter für Eisenbahnen
NennvolumenArbeitskammer 11 l, Druckreduzierkammer 17 l (Toleranz +/- 1 %)
Nenndruck600 kPa
Hydraulischer Prüfdruck900 kPa
Gesamtmaß715 mm (Länge) x 219 mm (Außendurchmesser)
Mittenabstand der Hublöcher580 mm
HauptmaterialQ245R Kohlenstoffstahl / Edelstahl (optional)
Nettogewicht42 kg (Kohlenstoffstahl) / 36 kg (Edelstahl)
AusführungsstandardEntspricht dem Eisenbahnindustriestandard TB/T 1900 und internationalen Spezifikationen für Eisenbahn-Druckbehälter

Produktleistung und Qualitätssicherung

Alle unsere Luftbehälter für Eisenbahnen durchlaufen strenge Werksprüfungen, einschließlich 100 % hydraulischer Druckfestigkeitsprüfung, Luftdichtheitsprüfung, zerstörungsfreier Schweißprüfung (MT/RT) und Volumenkalibrierung. Die integrierte Schweißkonstruktion eliminiert versteckte Gefahren von Luftlecks und strukturellem Versagen und gewährleistet einen langfristig stabilen Betrieb in Hochintensitäts-Bahnszenarien. Jedes Produkt ist mit einem offiziellen Typenschild mit vollständigen Produktionszertifikaten, Prüfberichten und Qualitätsdokumenten versehen, um die weltweite Projektinspektion und -abnahme zu unterstützen.

Anwendungsbereich

Dieser Doppelkammer-Schweißluftbehälter ist universell für verschiedene Eisenbahn-Güterwagen geeignet, darunter Getreidewagen, offene Wagen, Tankwagen und andere Standard-Eisenbahnfahrzeuge. Er ist das passende Kernstück von Luftbremssystemen des Typs 120 und wird häufig in nationalen und internationalen Eisenbahn-Renovierungs- und Neubauprojekten eingesetzt und von globalen Eisenbahnausrüstungsherstellern und Ingenieurbüros bevorzugt.

Kundenspezifische Dienstleistungen

Wir unterstützen die personalisierte Anpassung von Luftbehältern für Eisenbahnen, einschließlich der Umwandlung von Gewindestandards (NPT/G-Gewinde), Größenanpassung, Oberflächenkorrosionsschutzbehandlung, Material-Upgrades und der Kennzeichnung mit exklusiven Logos. Wir bieten One-Stop-Lösungen für die weltweite Beschaffung von Eisenbahnersatzteilen und die Unterstützung von Projekten.

Für Großaufträge, kundenspezifische Parameter oder OEM-Kooperationen kontaktieren Sie bitte unser Vertriebsteam für ein Angebot.
