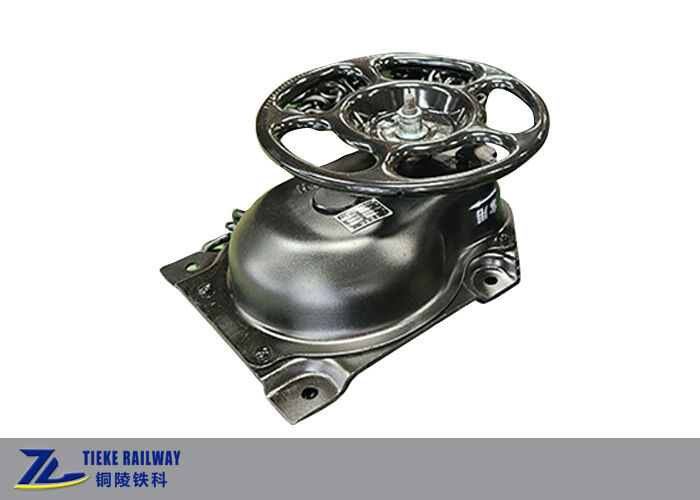

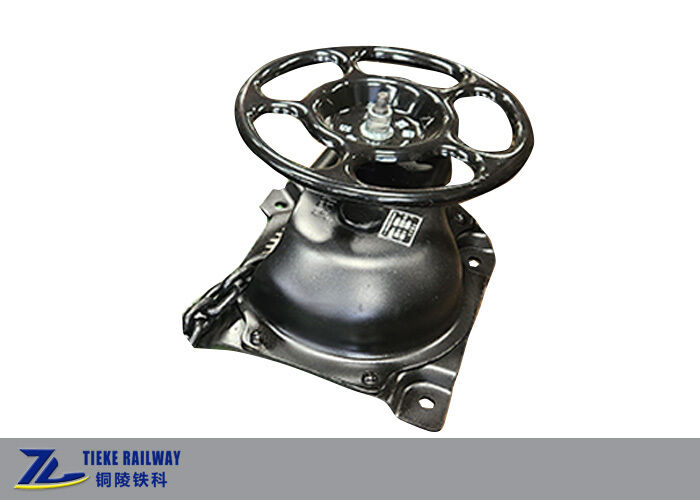

NSW Eisenbahn Handbremsmaschine Vertikales Rad 400mm Gusseisen mit Verriegelung

NSW Eisenbahn Handbremsmaschine Vertikales Rad 400mm Gusseisen mit Verriegelung

NSW Eisenbahn Handbremsmaschine

Vertikales Rad Gusseisen Gehäuse

Kettenwickel-Verriegelungsmechanismus

Herkunftsort:

China

Markenname:

Tieke

Zertifizierung:

ISO 9001:2015

Modellnummer:

Neuseeland

Kontakt mit uns
Fordern Sie ein Zitat
Einzelheiten zum Produkt
Name:
NSW Handbremsmaschine Vertikale Radbremse für Eisenbahngüterwagen
Anwendung:
Handbremsen für Eisenbahngüterwagen
Handraddurchmesser:
400 mm
Eingangsdrehmoment:
156 Nm
Ausgangskettenkraft:
>=10 kN
Dimension:
400 mm x 522 mm x 214 mm
Installieren der Lochgröße:
Durchmesser 18mm
Drehmoment lösen:
Niedriger als Bremsmoment
Gewicht:
36 Kilogramm
Zahlungs- und Versandbedingungen
Min Bestellmenge
Verhandelbar
Preis
negotiable
Verpackung Informationen
Holzkisten
Lieferzeit
1-2 Monate
Zahlungsbedingungen
T/T, L/C
Versorgungsmaterial-Fähigkeit
20000 Sätze pro Jahr
Beschreibung des Produkts

NSW Typ Eisenbahn-Handbremsmaschine für Güterwagen

Die Handbremsmaschine vom Typ NSW ist für alle Arten von Eisenbahngüterwagen zum Parken oder Rangieren geeignet. Sie besteht hauptsächlich aus dem Gehäuse, dem Sockel, dem Handrad, dem Geschwindigkeitsregler, der Antriebswelle, der Kettenwickelwelle und dem Verriegelungsmechanismus. Das Handrad ist mit den Richtungsanzeigen „ON“ und „OFF“ bedruckt, und das Typenschild befindet sich am Gehäuse.

Bedienungsanleitung

  • EIN: Richten Sie den Geschwindigkeitsregler aufrecht aus und drehen Sie dann das Handrad im Uhrzeigersinn, um die Bremskraft zu erzeugen und aufrechtzuerhalten.
  • AUS: Halten Sie den Geschwindigkeitsregler stationär, drehen Sie das Handrad etwa 40° gegen den Uhrzeigersinn, und die Handbremse löst sich. Das zum Lösen erforderliche Drehmoment beträgt etwa 50 % des Eingangsdrehmoments beim Bremsen.
  • Verlangsamen: Drehen Sie den Geschwindigkeitsregler gegen den Uhrzeigersinn in die horizontale Position. Zu diesem Zeitpunkt funktioniert die Keilverzahnung nicht. Bei Bedarf drehen Sie das Handrad im Uhrzeigersinn zum Bremsen und gegen den Uhrzeigersinn zum jederzeitigen Lösen.
  • Verriegelung: Eine durch einen Dreikantschlüssel zu bedienende Bremsenverriegelung ist vorhanden. Um die Handbremse zu verriegeln, drehen Sie die Verriegelungslasche unten links am Gehäuse nach dem Bremsen im Uhrzeigersinn, bis sich der Schlüssel nicht mehr bewegen lässt. Drehen Sie den Schlüssel gegen den Uhrzeigersinn, um die Verriegelungsfunktion zu lösen.

Haupttechnische Parameter

Handraddurchmesser400 mm
Eingangsdrehmoment156 N·m
Ausgangsvollkraft der Kette≥10 kN
Abmessungen400 mm × 522 mm × 214 mm
Bohrungsgröße für Montage⌀ 18 mm
Gewicht36 kg

Warum Tieke Railway wählen

Tieke Railway stellt Eisenbahnwagen und Wagenersatzteile direkt her und exportiert sie. Mit über 10 Jahren Erfahrung in der Herstellung von Eisenbahnwagen und Drehgestellen können wir Handbremsmaschinen und Drehgestellkomponenten für verschiedene Spurweiten, einschließlich 1435 mm, 1000 mm, 1067 mm und 1520 mm, entwickeln. Senden Sie uns Ihre Zeichnungen oder technischen Anforderungen für ein genaues Angebot.
