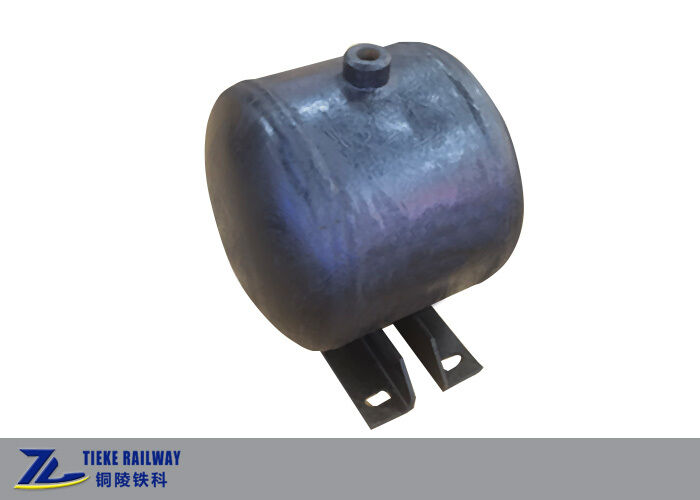

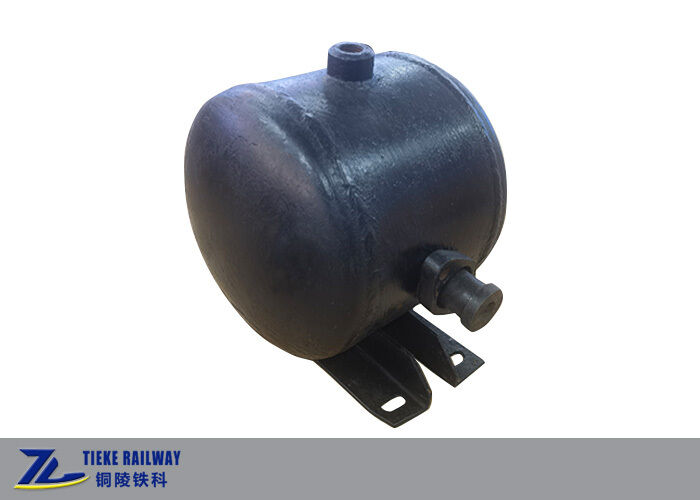

11L Eisenbahnluftbehälter aus Edelstahl 600 kPa für Güterwagen

11L Eisenbahnluftbehälter aus Edelstahl 600 kPa für Güterwagen

11L Luftbehälter aus Edelstahl

Luftbremsbehälter für Güterwagen

600 kPa Eisenbahnluftbehälter

Herkunftsort:

China

Markenname:

OEM Customized

Zertifizierung:

CRCC, EN15085

Modellnummer:

11l

Kontakt mit uns
Fordern Sie ein Zitat
Einzelheiten zum Produkt
Nominalvolumen:
11 Liter
Bewertungsdruck:
600 kPa (6 bar)
Hydrostatischer Testdruck:
900 kPa, Druck 5 Minuten lang halten
Betriebstemperaturbereich:
-50 °C bis +70 °C
Verfügbares Material:
Edelstahl, Kohlenstoffstahl, Aluminiumlegierung
Anwendbare Fahrzeuge:
Eisenbahngüterwagen (offen, gedeckt, Hopper)
Strukturtyp:
Horizontaler zylindrischer Druckbehälter mit elliptischen Köpfen
Executive-Standard:
TB/T 1900-2016 Luftzylinder für Schienenfahrzeuge
Zahlungs- und Versandbedingungen
Min Bestellmenge
10 Stück
Preis
USD 30-90 / Piece
Verpackung Informationen
Holzkiste mit Rostschutzfolie und stoßfestem Schaumstoff, seetüchtige Exportverpackung
Lieferzeit
15–30 Tage für die Produktion, 3–7 Tage für den Lagerbestand
Zahlungsbedingungen
T/T, L/C, Western Union
Versorgungsmaterial-Fähigkeit
500 Stück pro Monat
Beschreibung des Produkts

11L Luftbehälter Edelstahl für Eisenbahn-Luftbremsanlage

Produktübersicht

Der 11L Luftbehälter, auch bekannt als 11L Luftempfängertank oder 11L Lufttank, ist ein professioneller Druckbehälter, der speziell für Luftbremssysteme von Eisenbahn-Güterwagen entwickelt wurde und perfekt auf den Breiskreis des 120er Verteilerventils abgestimmt ist. Hergestellt in strikter Übereinstimmung mit dem Standard TB/T 1900-2016 Eisenbahnfahrzeug-Luftzylinder, dient dieser Lufttank als zentrale Druckregelkomponente von Bremssystemen für Eisenbahnfahrzeuge und wird häufig in verschiedenen Eisenbahn-Güterwagen wie offenen Wagen, gedeckten Wagen und Schüttgutwagen eingesetzt.

Der 11L Luftempfängertank mit horizontaler zylindrischer Schweißkonstruktion und elliptischen Böden an beiden Enden ist mit integrierten Montagehalterungen, Standard-Rohrleitungsschnittstellen und Ablassschrauben für bequeme Installation, Rohrleitungsverbindung und tägliche Wartung ausgestattet. Er besteht hauptsächlich aus hochwertigem Edelstahl, mit optionalen Materialien aus Kohlenstoffstahl und Aluminiumlegierung, und zeichnet sich durch Druckbeständigkeit, Korrosionsbeständigkeit, Tieftemperaturbeständigkeit und lange Lebensdauer aus. Strikte tägliche Wartung, einschließlich Dichtheitsprüfung, Schweißnahtfehlererkennung, interne Rostentfernung und Korrosionsschutzbehandlung sowie regelmäßige Entwässerung, gewährleistet einen stabilen Langzeitbetrieb.

Wir verfügen über mehr als 20 Jahre professionelle Fertigungserfahrung in der Produktion von Eisenbahnluftbehältern. Als qualifizierter Hersteller haben wir die CRCC (China Railway Certification Center)-Zertifizierung für die nationale Eisenbahnversorgung und die europäische Schweißsystemzertifizierung EN15085 erhalten, die sowohl chinesische Eisenbahnstandards als auch europäische industrielle Schweißanforderungen erfüllt. Wir verfügen über unabhängige F&E- und Produktionskapazitäten und unterstützen die kundenspezifische Produktion gemäß den speziellen technischen Parametern, Größenanforderungen und Anwendungsszenarien der Kunden, um maßgeschneiderte Lösungen für Eisenbahnlufttanks zu liefern.

Kernfunktionsprinzip (120er Ventilbremssystem)

Dieser 11L Lufttank fungiert als wichtiger Druckregel-Referenzpunkt des Eisenbahnbremssystems und treibt den Betrieb des Verteilerventils durch den Druckunterschied zwischen dem Tank und der Zugleitung an, was sich funktional vom Hilfsluftzylinder unterscheidet, der die Luft direkt zum Bremszylinder liefert. Der Arbeitszyklus ist in vier Stufen unterteilt:

  • Luftaufladung: Wenn der Druck der Zugleitung steigt, lädt die Zugleitung über ein Rückschlagventil Luft in den 11L Luftbehälter, bis der Druck ausgeglichen ist. Die Einweg-Rückschlagstruktur verhindert Luftrückfluss, um einen stabilen Innendruck des Tanks zu gewährleisten.
  • Bremsen: Wenn der Druck der Zugleitung sinkt, drückt der Druckunterschied zwischen dem 11L Luftempfängertank und der Zugleitung den Hauptkolben des Verteilerventils, um den Luftdurchgang zu öffnen, und der Hilfsluftzylinder liefert Luft an den Bremszylinder, um das Bremsen des Fahrzeugs zu realisieren.
  • Druckhaltung: Wenn der Druck der Zugleitung stabil ist, hält der 11L Luftbehälter einen konstanten Innendruck aufrecht, hält den Hauptkolben des Verteilerventils in der Druckhalteposition und stabilisiert den Bremszylindrdruck, um den Bremszustand aufrechtzuerhalten.
  • Lösen: Wenn die Zugleitung erneut unter Druck gesetzt wird, setzt sich der Hauptkolben zurück, der Bremszylinder entlüftet, um den Bremszustand zu lösen, und die Zugleitung füllt den Luftbehälter automatisch für den nächsten Arbeitszyklus auf.

Haupttechnische Parameter

ArtikelTechnische Spezifikation
Nennvolumen11 Liter
Nenndruck600 kPa (6 bar)
Hydrostatischer Prüfdruck900 kPa, Druckhaltung für 5 Minuten
Betriebstemperaturbereich-50°C ~ +70°C
Verfügbares MaterialEdelstahl, Kohlenstoffstahl, Aluminiumlegierung
Anwendbare FahrzeugeEisenbahn-Güterwagen (Offener Wagen, Gedeckter Wagen, Schüttgutwagen usw.)
StrukturtypHorizontaler zylindrischer Druckbehälter mit elliptischen Böden
AusführungsstandardTB/T 1900-2016 Eisenbahnfahrzeug-Luftzylinder

Qualitätsprüfstandard

Alle unsere 11L Luftbehälter / Luftempfängertanks durchlaufen strenge Werksinspektionen und Typenprüfungen, um internationale Sicherheitsstandards für Eisenbahnausrüstung zu erfüllen. Die Prüfposten umfassen Oberflächenqualität, Maßtoleranz, Schweißnahtfehlererkennung, Ultraschall-Schweißnahtfehlererkennung, hydrostatischen Drucktest, Dichtheitsprüfung, Volumenprüfung, Stoßvibrationsprüfung und Haftprüfung der Beschichtung. Überdruckbetrieb ist für alle Produkte verboten, um hohe Sicherheit und Stabilität in langfristigen Eisenbahnbetriebsszenarien zu gewährleisten.

Produktvorteile

  • Zuverlässige Druckregelung: Hält den Systemdruckunterschied genau ein, gewährleistet eine empfindliche und stabile Brems- und Löseantwort.
  • Hochwertiges Material: Hochwertiger Edelstahlkörper, ausgezeichnete Korrosionsbeständigkeit und Tieftemperaturbeständigkeit, anpassungsfähig an raue Eisenbahnbetriebsumgebungen.
  • Standardisierte Produktion: Vollständig konform mit nationalen Eisenbahnindustriestandards, einheitliche Spezifikationen, einfache Installation und Austausch.
  • Umfassende Sicherheitstests: 100% hydrostatisch und auf Dichtheit geprüft, strenge Qualitätskontrolle der Schweißnähte, Null-Leckage garantiert.
  • Geringer Wartungsaufwand: Ausgestattet mit professioneller Ablassschraube, bequem für tägliche Entwässerung und Korrosionsschutzwartung, lange Lebensdauer.

Für Großaufträge, kundenspezifische Parameter oder OEM-Kooperationen kontaktieren Sie bitte unser Vertriebsteam für ein Angebot.
