Doppelkammer-Luftbehälter 11*50 Kombinierter Eisenbahn-Luftbrems-Doppel-Luftbehälter

Doppelkammer-Luftbehälter 11*50 Kombinierter Eisenbahn-Luftbrems-Doppel-Luftbehälter

Doppelkammer-Luftbehälter 11x50

Eisenbahn-Luftbrems-Doppelbehälter

Kombinierter Luftbremsbehälter

Herkunftsort:

China

Markenname:

OEM Customized

Zertifizierung:

TB/T Standard, GB150 (EN 286 optional)

Modellnummer:

11*50

Kontakt mit uns
Fordern Sie ein Zitat
Einzelheiten zum Produkt
Modell:
11*50
Großes Kammervolumen:
50L (Zusatzbehälter)
Kleines Kammervolumen:
11L (Betriebsreservoir)
Gesamtlänge:
963 mm
Außendurchmesser des Zylinders:
303 Millimeter
Mittelhöhe:
200 +/- 1 mm (Zylinder bis Montagefläche)
Konstruktionsarbeitsdruck:
0,6 MPa (600 kPa)
Hydrostatischer Testdruck:
1,2 MPa
Luftdichtheitsprüfdruck:
0,7 MPa
Material:
Druckbehälterstahl Q245R / Q345R
Struktur:
Geschweißter Stahlzylinder mit innenliegender Trennplatte, optionale Aufhängung
Anwendung:
Eisenbahngüterwagen, Trichterwagen, Kesselwagen mit Druckluftbremsanlage
Anwendbarer Wagentyp:
K3, K13 Schüttgutwagen; GQ70, GN70 Kesselwagen
Inspektionsstandard:
TB/T-Bahnstandard, GB150; EN 286 optional
Oberflächenbehandlung:
Sandstrahlen + Korrosionsschutzfarbe für die Eisenbahn
Zubehör:
Ablassstopfen, Hebebügel (optional)
Zahlungs- und Versandbedingungen
Min Bestellmenge
10 Stück
Preis
USD 100-600 / Piece
Verpackung Informationen
Kartonschachtel mit weißem Schaumstoff-Positionierungsblock im Inneren
Lieferzeit
15–30 Tage für die Produktion, 3–7 Tage für den Lagerbestand
Zahlungsbedingungen
T/T, L/C, Western Union
Versorgungsmaterial-Fähigkeit
500 Stück pro Monat
Beschreibung des Produkts

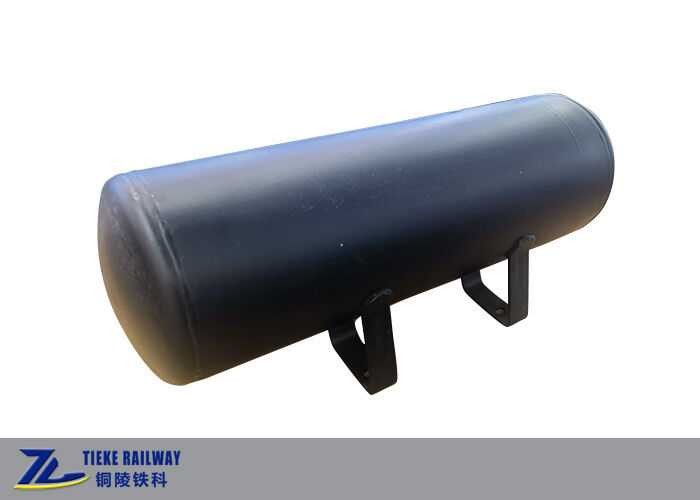

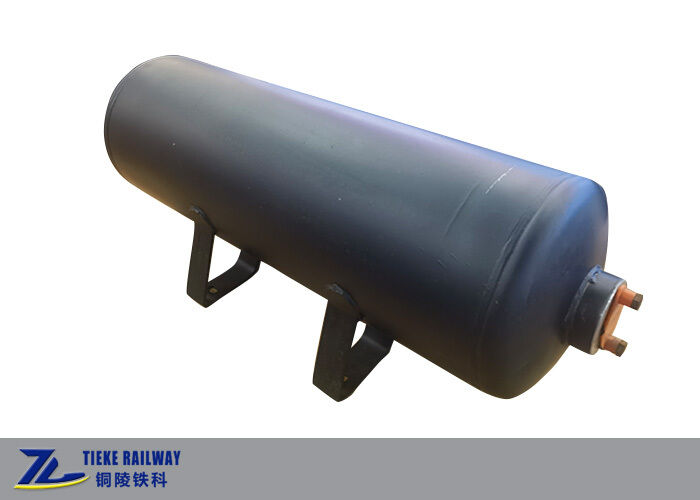

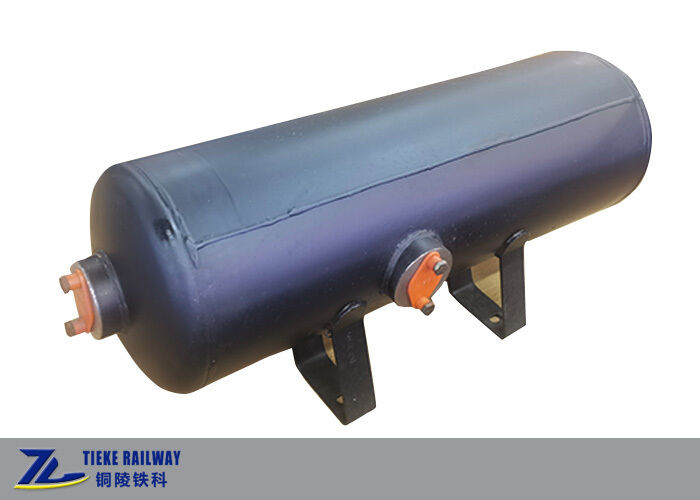

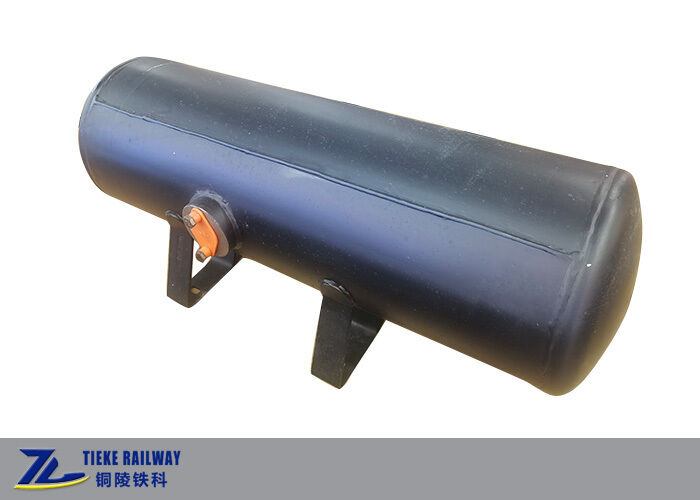

Doppelkammerluftbehälter 11*50 Kombinierte Eisenbahnluftbremse Doppelluftbehälter

Kurze Einleitung

Das hier.Doppelkammerluftbehälter(auch kombinierter Behälter, doppelter Luftbehälter genannt) ist ein integriertes Druckbehälter, das speziell für Luftbremssysteme von Eisenbahngüterwagen entwickelt wurde.Es integriert einen Hilfsbehälter und einen Betriebsbehälter in einer einzigen Hülle, getrennt durch eine feste innere Trennwand, um zwei völlig unabhängige Luftkammern ohne Gasübertragung zu gewährleisten.

Durch die Kombination zweier Behälter in einer Einheit spart dieser Eisenbahnluftbremsbehälter effektiv Platz unter dem Rahmen, reduziert die Anzahl der Verbindungsleitungen, Halterungen und Befestigungsmittel,und senkt das Gesamtgewicht der Taranlage. Weit verbreitet auf Eisenbahn-Hopperwagen und Tankwagen wie K3, K13 Serie Hopperwagen, GQ70 / GN70 Serie Tankwagen.

Hergestellt aus Stahlplatten für Druckbehälter mit geschweißten Schweißköpfen.Jede Einheit wird vor der Auslieferung einer hydrostatischen Druckprüfung und einer Lufttähigkeitsprüfung unterzogen., die den Vorschriften für Eisenbahnfahrzeugdruckbehälter entsprechen. Eine optionale Anhängerstütze ist zur direkten Montage auf den Wagenunterrahmen verfügbar.Für den Seeverkehr und den langfristigen Outdoor-Service können maßgeschneiderte Lackierungen und Korrosionsschutzbeschichtungen bereitgestellt werden.

Wesentliche Merkmale

  • Zwei isolierte Luftkammern: 50L Hilfsbehälter + 11L Betriebsbehälter
  • Integrierte kombinierte Struktur, kompakte Anordnung für den Wagenunterrahmen
  • Vollständige NDT für Schweißnähte, strenge hydrostatische und Luftdichtheitskontrollen
  • Betriebsdruck 0,6 MPa, geeignet für Standardluftbremssysteme für den Güterverkehr
  • Optionale Anhängerhalterung, Abflussstecker und maßgeschneiderte Hafenanordnung
  • Erfüllt die Eisenbahnnormen TB/T; die Einhaltung der EN 286 ist auf Anfrage verfügbar
  • Schwere Korrosionsschutzbeschichtung für raue Betriebsumgebungen

Technisches Datenblatt

ArtikelSpezifikation
ProduktbezeichnungDoppelkammerluftbehälter (kombinierter Behälter)
Modell11*50
Volumen der KammerGroße Kammer: 50L (Hilfsbehälter); Kleine Kammer: 11L (Betriebsbehälter)
Gesamtlänge963 mm
Außendurchmesser des Zylinders303 mm
Zentrumshöhe (Zylinder bis zur Montageoberfläche)200 +/- 1 mm
Design-Arbeitsdruck0.6 MPa (600 kPa)
Hydrostatischer Prüfdruck1.2 MPa
Luftdichtkeitsprüfung Druck0.7 MPa
MaterialDruckbehälter aus Stahl Q245R / Q345R
StrukturGeschweißter Stahlzylinder mit innerer Trennplatte, optional mit Anhängerhalter
AnwendungLuftbremssystem für Eisenbahnfrachtwagen, Hopperwagen, Tankwagen
Anwendbarer WagentypK3, K13 Trinkwagen; GQ70, GN70 Tankwagen
InspektionsstandardEisenbahnstandard TB/T, GB150; EN 286 auf Wunsch
OberflächenbehandlungSandsprengung + Eisenbahnfarbe gegen Korrosion
ZubehörAbflussstopfen, Aufzugshänger (optional)

Für Massenbestellungen, maßgeschneiderte Parameter oder OEM-Kooperationen kontaktieren Sie bitte unser Verkaufsteam für ein Angebot.
