Nr. 15 Eisenbahnfahrzeug Automatikkopplung TB T3046 aus niedrigwirkendem Gusseisen

Nr. 15 Eisenbahnfahrzeug Automatikkopplung TB T3046 aus niedrigwirkendem Gusseisen

Nr. 15 Zugfahrzeugkoppler

Automatischer Koppler mit geringerer Wirkung

TB T3046 Gussstahlkopplung

Herkunftsort:

China

Markenname:

Tieke

Zertifizierung:

TB/T 3046

Modellnummer:

Nr.15

Kontakt mit uns
Fordern Sie ein Zitat
Einzelheiten zum Produkt
Name:
Automatische Kupplung für Eisenbahn-Personenwagen Nr. 15
Anwendung:
Gewöhnliche Schnellzug-Personenwagen (22, 25G, 25K, 25T)
Schauspieltyp:
Geringeres Wirken
Standard:
TB/T 3046
Struktur:
Kupplungskopf, Hohlkastenschaft, Kupplungsende
Freigabe der geschlossenen Position:
112-122 mm zwischen Achsschenkel und Kupplungsmaul
Vollständig offene Positionsfreigabe:
220-235 mm
Material:
Stahlguss (C-Qualität QG-C3 für 15X hochfeste Version)
Versagen der Zuglast:
>=2256 kN
Passender Puffer:
G1-Puffer mit großer Kapazität
Kopplungskompatibilität:
Austauschbar mit Frachtkupplung Nr. 13
Maximale Geschwindigkeit:
Bis zu 160 km/h
Zahlungs- und Versandbedingungen
Min Bestellmenge
Verhandelbar
Preis
negotiable
Verpackung Informationen
Holzetuis oder Palette
Lieferzeit
1-2 Monate
Zahlungsbedingungen
T/T, L/C
Versorgungsmaterial-Fähigkeit
5000 Stück pro Jahr
Beschreibung des Produkts

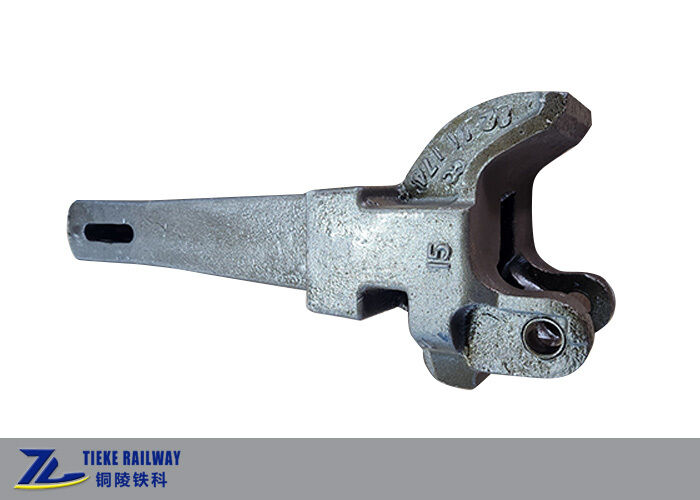

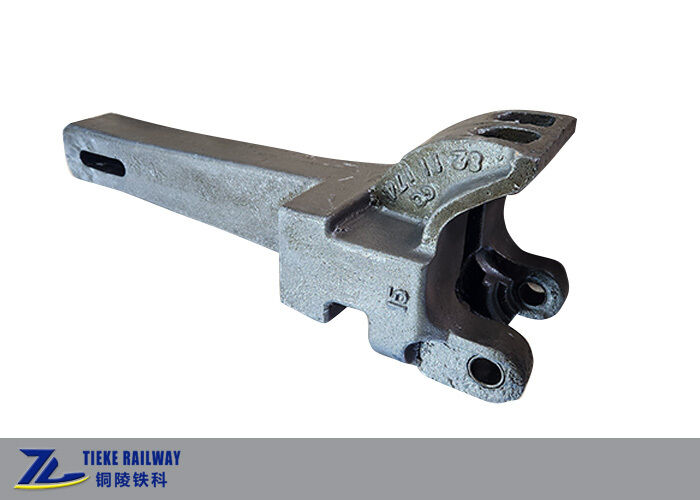

Nr. 15 Eisenbahn-Personenwagen-Automatikkupplung

Die Nr. 15 Kupplung ist die traditionelle Haupt-Automatikkupplung für normalspurige Eisenbahn-Personenwagen in China. Es handelt sich um eine Kupplung mit unterer Betätigung, die weit verbreitet auf gewöhnlichen Personenzügen wie 22, 25G, 25K und 25T eingesetzt wird und mit der Nr. 13 Kupplung, die auf Lokomotiven und Güterwagen verwendet wird, gekuppelt werden kann.

Der Kupplungskörper ist in drei Hauptteile unterteilt: den Kupplungskopf, den Kupplungshals und das Kupplungsschwanzstück. Der Kopf besteht aus dem Knochen, der Knochenverriegelung, dem Knochenwerfer und der unteren Sperrstift-Sprungsicherung (untere Betätigung, von unten entkuppelt). Der Hals ist ein hohler Kastenabschnitt, der Längszug- und Stoßlasten überträgt, während das Schwanzstück mit der Kupplungsgabel, der Schiebeplatte und dem Puffer verbunden ist.

Drei Arbeitsstellungen

  • Geschlossene Stellung: Nach dem Kuppeln fällt die Knochenverriegelung und verriegelt den Knochen für normale Traktion. Der Abstand zwischen dem Knochen und der Innenseite des Kupplungskahls beträgt 112-122 mm.
  • Offene Stellung: Durch Anheben des unteren Sperrstifts wird die Knochenverriegelung angehoben, sodass der Wagen entkuppelt werden kann.
  • Vollständig offene Stellung: Durch weiteres Anheben drückt der Knochenwerfer den Knochen vollständig auf, um die Kupplung zu ermöglichen. Der Abstand zwischen dem Knochen und der Innenseite des Kupplungskahls beträgt 220-235 mm.

Haupttechnische Parameter

AnwendungPersonenwagen mit gewöhnlicher Geschwindigkeit (22, 25G, 25K, 25T)
BetätigungsartUntere Betätigung
StandardTB/T 3046
MaterialGussstahl (Güteklasse C QG-C3 für 15X)
Versagens-Zuglast≥2256 kN
Abstand in geschlossener Stellung112-122 mm
Abstand in vollständig offener Stellung220-235 mm
Passender PufferG1-Puffer mit großer Kapazität
KupplungskompatibilitätAustauschbar mit Nr. 13 Kupplung
Max. GeschwindigkeitBis zu 160 km/h

Verfügbare Varianten: 15A Kupplung mit geringem Spiel (reduziertes Spiel des Kupplungsschwanzstiftlochs für geringere Längsstöße, weit verbreitet auf 25K/25T), 15X Hochfestigkeitskupplung (Gussstahl Güteklasse C, Versagenslast ≥2256 kN, für quasi-Hochgeschwindigkeits-Personenwagen und einige Personenlokomotiven) und andere 15C / 15T Hochfestigkeitsversionen.

Nicht anwendbar für: Hochgeschwindigkeits-Triebzüge, die stattdessen dichtschließende Kupplungen verwenden.

Warum Tieke Railway wählen

Tieke Railway stellt Eisenbahnwagen und Waggonteile direkt her und exportiert sie, mit über 10 Jahren Erfahrung. Wir können Kupplungen, Stoßdämpfer, Gabeln und komplette Kupplungs-Puffergeräte für verschiedene Standards liefern. Senden Sie uns Ihre Zeichnungen oder technischen Anforderungen für ein genaues Angebot.
